In che modo la densità del liquido influenza la progettazione di serbatoi con isolamento in vetroresina? Una guida tecnica completa.

In che modo la densità del liquido influisce sulla progettazione del serbatoio isolante in PRFV?

Quando si seleziona aSerbatoio isolante in PRFV, molti acquirenti si concentrano sulla capacità, sullo spessore dell'isolamento o sullo spazio di installazione. Tuttavia, uno dei fattori ingegneristici più critici viene spesso trascurato:la densità del liquido immagazzinato.

La densità del liquido influenza direttamente la pressione idrostatica esercitata sulle pareti del serbatoio, influenzando la resistenza strutturale, lo spessore del pannello, i requisiti di rinforzo, la progettazione delle fondazioni e persino la durata di servizio a lungo termine del serbatoio. Che il serbatoio contenga acqua potabile, acqua di mare, ingredienti alimentari, prodotti chimici o liquidi industriali ad alta densità, comprendere la densità è essenziale per un funzionamento sicuro e affidabile.

Un serbatoio progettato solo per acqua pulita potrebbe non essere adatto allo stoccaggio di liquidi più pesanti come salamoia concentrata, sciroppo o soluzioni chimiche. Se la densità di progetto viene sottostimata, uno stress eccessivo può portare a deformazione del pannello, perdite, affaticamento strutturale o durata di servizio ridotta.

In questa guida tecnica spiegheremo come influisce la densità del liquidoDesign del serbatoio con isolamento in GRP, discutere le considerazioni ingegneristiche chiave, fornire esempi pratici e consigliare soluzioni progettuali adeguate per diverse applicazioni industriali.

Perché la densità del liquido è importante?

La densità del liquido si riferisce alla massa contenuta in un volume unitario di liquido, tipicamente espressa comekg/m³Og/cm³.

È una delle proprietà fisiche fondamentali considerate durante la progettazione del serbatoio di stoccaggio perché determina direttamente la pressione idrostatica che agisce sulla struttura del serbatoio.

Diversi liquidi industriali variano notevolmente in densità. Mentre l'acqua potabile ha una densità di circa1.000 kg/m³, prodotti chimici concentrati, sciroppi e acidi possono superare1.500–1.800 kg/m³.

Maggiore è la densità, più forti saranno i requisiti strutturali del serbatoio.

Riferimento comune alla densità dei liquidi industriali

In che modo la densità del liquido influisce sulle prestazioni del serbatoio isolante in PRFV?

La densità del liquido immagazzinato influisce direttamente sulle prestazioni strutturali, sulla sicurezza e sulla durata di aSerbatoio isolante in PRFV. All'aumentare della densità del liquido, il serbatoio subisce una maggiore pressione idrostatica, carichi strutturali più elevati e requisiti ingegneristici più esigenti.

Per produttori e ingegneri di progetto, comprendere queste relazioni è essenziale per progettare una soluzione di stoccaggio sicura e duratura.

I seguenti cinque fattori tecnici dovrebbero sempre essere valutati quando si seleziona o si progetta un serbatoio con isolamento in PRFV.

1. Pressione idrostatica

La pressione idrostatica è il carico fondamentale che agisce su un serbatoio di stoccaggio. È generato dal peso del liquido e aumenta proporzionalmente sia all'altezza che alla densità del liquido.

Ciò significa che anche se due serbatoi hanno dimensioni identiche, il serbatoio che contiene un liquido a densità maggiore subirà una pressione interna significativamente maggiore.

Per esempio:

L'acqua dolce ha una densità di circa1.000 kg/m³.

Una soluzione concentrata di idrossido di sodio può eccedere1.500 kg/m³.

Sebbene entrambi i liquidi siano conservati allo stesso livello, il secondo serbatoio potrebbe essere sottoposto a più diPressione idrostatica maggiore del 50%., richiedendo una progettazione strutturale completamente diversa.

Ignorare questo fattore può portare a un'eccessiva deformazione del pannello, perdite nei giunti, margini di sicurezza ridotti e affaticamento strutturale accelerato.

Formula di ingegneria

Equazione della pressione idrostatica

P = ρgh

Dove:

P= Pressione idrostatica (Pa)

ρ= Densità del liquido (kg/m³)

G= Gravità (9,81 m/s²)

H= Altezza del liquido (m)

Da questa equazione è chiaro che la pressione idrostatica aumenta direttamente con la densità del liquido. Pertanto, la densità dovrebbe sempre essere confermata prima di finalizzare il progetto del serbatoio.

2. Progettazione dello spessore della parete

Lo spessore delle pareti è uno dei parametri strutturali più importanti in un serbatoio isolante in PRFV.

I liquidi ad alta densità generano una maggiore pressione verso l'esterno sui pannelli del serbatoio. Per resistere a questa forza aggiuntiva, gli ingegneri possono aumentare:

• Spessore del pannello in vetroresina
• Rinforzo delle costole
• Tiranti in acciaio
• Infissi strutturali esterni

Per i serbatoi standard dell'acqua potabile, gli spessori dei pannelli comunemente utilizzati possono essere sufficienti. Tuttavia, i serbatoi che immagazzinano liquidi industriali pesanti richiedono solitamente calcoli strutturali personalizzati invece di fare affidamento su specifiche standard.

La scelta dello spessore corretto delle pareti non solo migliora la sicurezza ma riduce anche al minimo i costi di manutenzione a lungo termine.

3. Rinforzo strutturale

Il solo aumento dello spessore del pannello non è sempre sufficiente per i liquidi ad alta densità.

I serbatoi in GRP di grande capacità spesso richiedono un rinforzo strutturale aggiuntivo per distribuire i carichi in modo più uniforme in tutto il serbatoio.

I metodi di rinforzo comuni includono:

• Tiranti in acciaio inox
• Rinforzo in acciaio zincato
• Colonne di sostegno interne
• Rinforzo della traversa
• Telai di base per carichi pesanti

Un rinforzo adeguato riduce significativamente la concentrazione delle sollecitazioni e prolunga la durata del serbatoio.

4. Progettazione della fondazione

Il peso totale che agisce sulla fondazione del serbatoio comprende:

Peso proprio del serbatoio

Liquido immagazzinato

Materiali isolanti

Carico sul tetto

Carico di manutenzione

All’aumentare della densità del liquido, i carichi della fondazione aumentano di conseguenza.

Se la fondazione non è progettata correttamente, potrebbero verificarsi assestamenti non uniformi, con conseguenti:

Distorsione del pannello

Perdita articolare

Cracking strutturale

Prestazioni di isolamento ridotte

Pertanto, la progettazione della fondazione dovrebbe sempre essere coordinata con la struttura del serbatoio durante la pianificazione del progetto.

5. Prestazioni di isolamento termico

Sebbene i materiali isolanti riducano principalmente il trasferimento di calore, anche le caratteristiche termiche del liquido immagazzinato influenzano le prestazioni di isolamento complessive.

I liquidi ad alta densità generalmente contengono più energia termica, il che significa che richiedono più tempo ed energia per riscaldarsi o raffreddarsi.

Per le applicazioni che coinvolgono acqua calda, lavorazione alimentare, fermentazione o stoccaggio di prodotti chimici, gli ingegneri dovrebbero valutare attentamente:

Temperatura operativa

Densità del liquido

Capacità termica

Spessore dell'isolamento

Condizioni ambientali ambientali

Una corretta progettazione dell'isolamento migliora l'efficienza energetica mantenendo stabile la qualità del prodotto.

Esempio di progettazione ingegneristica

Sebbene entrambi i serbatoi abbiano le stesse dimensioni e temperatura di conservazione, il serbatoio della salsa di soia esercita circaPressione idrostatica maggiore del 20%.grazie alla sua maggiore densità.

Di conseguenza, gli ingegneri possono raccomandare:

• Aumento dello spessore del pannello in GRP
• Aggiunta di ulteriori tiranti in acciaio inox
• Rinforzo della struttura di supporto in acciaio
• Verifica della capacità di carico della fondazione
• Rivalutazione dei fattori di sicurezza per il funzionamento a lungo termine

Questo esempio dimostra perché la densità del liquido dovrebbe sempre essere confermata prima di finalizzare la progettazione di un serbatoio.

Design del serbatoio consigliato per liquidi diversi

Caso di studio 1: progetto di stoccaggio dell'acqua potabile

Un progetto comunale di trattamento dell'acqua richiedeva più serbatoi di stoccaggio isolati per l'acqua potabile.

Perché il liquido immagazzinato aveva una densità standard di circa1.000 kg/m³, gli ingegneri hanno selezionato un serbatoio isolante modulare standard in PRFV con spessore isolante ottimizzato per l'installazione esterna.

Il progetto ha ottenuto:

Eccellenti prestazioni di isolamento termico

Costi di manutenzione ridotti

Installazione rapida in loco

Più di 25 anni di vita utile prevista

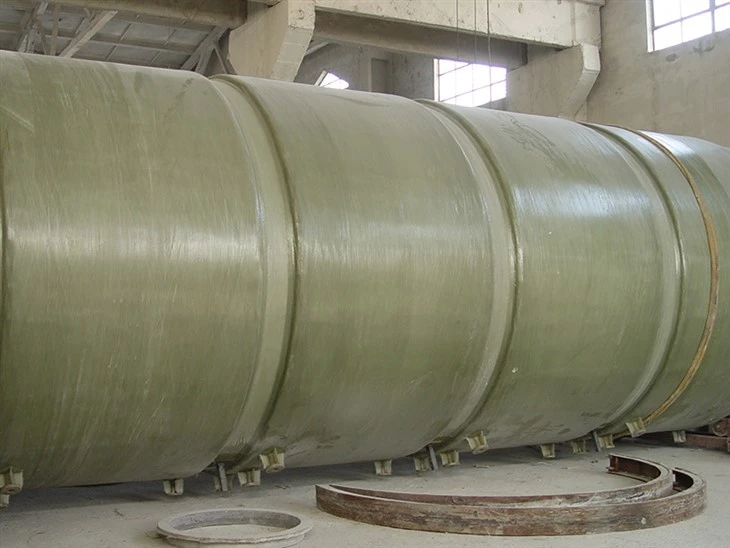

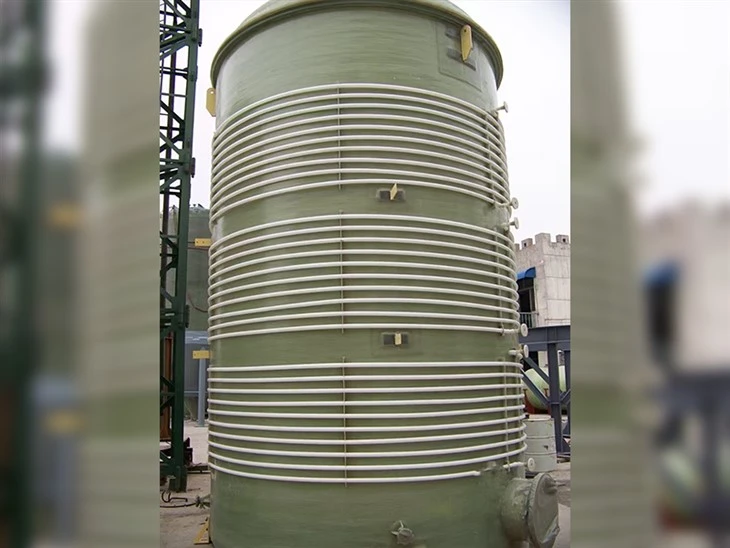

Caso di studio 2 Industria di trasformazione alimentare

Un produttore alimentare necessitava di serbatoi coibentati per la fermentazione della salsa di soia.

Rispetto all’acqua, la salsa di soia ha una densità significativamente più elevata e contiene sale, composti organici e sottoprodotti della fermentazione.

Per garantire affidabilità a lungo termine, gli ingegneri hanno adottato:

Sistema in resina alimentare

Pannelli in GRP rinforzati

Connessioni interne in acciaio inox

Isolamento termico migliorato

Il design personalizzato ha migliorato la sicurezza strutturale mantenendo temperature di fermentazione stabili.

Caso di studio 3 Progetto di stoccaggio di prodotti chimici

Un impianto di lavorazione chimica necessitava di serbatoi di stoccaggio isolati per soluzioni alcaline ad alta densità.

Perché la densità del liquido è stata superata1.500 kg/m³, gli ingegneri hanno riprogettato l'intera struttura del serbatoio invece di utilizzare un serbatoio dell'acqua standard.

Il progetto finale prevedeva:

Resina vinilestere resistente agli agenti chimici

Struttura in acciaio resistente

Rinforzo aggiuntivo del tirante

Spessore del pannello maggiorato

Fondazione in cemento armato

Il progetto ha soddisfatto con successo sia le norme di sicurezza che i requisiti operativi a lungo termine.

Errori comuni di progettazione

Quando scelgono un serbatoio isolante in PRFV, molti acquirenti si concentrano solo sulla capacità trascurando i parametri tecnici chiave.

Gli errori più comuni includono:

1. Progettare il serbatoio basandosi solo sulla densità dell'acqua

I liquidi industriali hanno spesso densità molto più elevate dell’acqua potabile.

2. Ignorare i futuri cambiamenti del processo

Alcuni progetti potrebbero successivamente passare a liquidi o concentrazioni diverse, richiedendo capacità strutturale aggiuntiva.

3. Scelta dell'isolamento senza considerare la temperatura di esercizio

Un isolamento adeguato deve soddisfare sia le condizioni ambientali che i requisiti del processo.

4. Sottovalutare i requisiti della fondazione

L'assestamento delle fondazioni è una delle principali cause di deformazione a lungo termine dei serbatoi.

5. Utilizzo di serbatoi standard per lo stoccaggio di prodotti chimici

La compatibilità chimica deve essere sempre valutata insieme alla densità, alla temperatura e alla selezione della resina.

Perché scegliere i nostri serbatoi isolanti in PRFV?

Scegliere il serbatoio di stoccaggio giusto non significa semplicemente scegliere la capacità corretta. Richiede una conoscenza approfondita del liquido immagazzinato, dell'ambiente operativo, dei requisiti strutturali e delle considerazioni sulla manutenzione a lungo termine.

Con anni di esperienza nella progettazione e produzioneSerbatoi isolanti in PRFV, forniamo soluzioni personalizzate per un'ampia gamma di settori, tra cui la fornitura di acqua potabile, la lavorazione degli alimenti, lo stoccaggio di prodotti chimici, i sistemi HVAC e la produzione industriale.

Il nostro team di ingegneri lavora a stretto contatto con i clienti dalla fase di progettazione iniziale all'installazione finale, garantendo che ogni serbatoio sia ottimizzato per sicurezza, durata ed efficienza operativa.

I nostri vantaggi

Progettazione ingegneristica personalizzata in base alla densità del liquido e alle condizioni operative

Pannelli in GRP ad alta resistenza con eccellente resistenza alla corrosione

Opzioni di resina per uso alimentare e resistente agli agenti chimici

Efficiente isolamento in poliuretano per un controllo stabile della temperatura

Design del pannello modulare per un facile trasporto e installazione

Conformità agli standard internazionali di qualità

Servizi di produzione OEM e ODM

Supporto tecnico durante tutto il ciclo di vita del progetto

Che tu abbia bisogno di un serbatoio dell'acqua isolato standard o di una soluzione completamente personalizzata per liquidi industriali ad alta densità, il nostro team di ingegneri è pronto a fornire supporto professionale.

Domande frequenti (FAQ)

1. Un serbatoio con isolamento in PRFV standard può immagazzinare liquidi più pesanti dell'acqua?

Non sempre. I serbatoi standard in PRFV sono generalmente progettati per acqua potabile con una densità di circa1.000 kg/m³. I liquidi con densità più elevate generano una maggiore pressione idrostatica e possono richiedere pannelli più spessi, rinforzi aggiuntivi o calcoli strutturali personalizzati.

2. In che modo la densità del liquido influisce sulla durata di un serbatoio in PRFV?

Se il serbatoio è progettato correttamente per la densità del liquido prevista, la sua durata può superare i 20-30 anni. Tuttavia, l'utilizzo di un serbatoio standard per liquidi ad alta densità senza un adeguato rinforzo può accelerare l'affaticamento strutturale e ridurne la durata.

3. Una densità del liquido più elevata richiede sempre pannelli in PRFV più spessi?

Nella maggior parte dei casi sì. I liquidi ad alta densità generano una maggiore pressione idrostatica. Gli ingegneri in genere aumentano lo spessore del pannello e possono anche rinforzare tiranti, supporti in acciaio e fondazioni a seconda delle dimensioni del serbatoio e delle condizioni operative.

4. I serbatoi isolanti in PRFV possono essere utilizzati per la lavorazione degli alimenti?

SÌ. I serbatoi in PRFV per uso alimentare prodotti con sistemi di resina approvati sono ampiamente utilizzati per conservare acqua potabile, latte, salsa di soia, bevande e altri liquidi per la lavorazione degli alimenti mantenendo temperature operative stabili.

5. Quale resina dovrebbe essere selezionata per lo stoccaggio dei prodotti chimici?

Il sistema di resina dipende dalle proprietà chimiche, dalla temperatura operativa e dalla concentrazione del liquido immagazzinato. Le resine ortoftaliche, isoftaliche e vinilestere sono comunemente selezionate per diverse applicazioni industriali.

6. L’isolamento può migliorare l’efficienza energetica?

SÌ. L'isolamento di alta qualità riduce la perdita di calore, minimizza il consumo di energia e aiuta a mantenere temperature stabili per l'acqua calda, i prodotti alimentari e i liquidi dei processi industriali.

7. Quali informazioni dovrebbero essere fornite prima di selezionare un serbatoio di isolamento in PRFV?

Per consigliare il design più adatto, i produttori solitamente richiedono le seguenti informazioni:

• Tipo di liquido immagazzinato
• Densità del liquido
• Capacità di archiviazione
• Temperatura operativa
• Posizione di installazione
• Spessore isolante richiesto
• Standard di settore applicabili

Fornire questi dettagli consente agli ingegneri di ottimizzare la progettazione del serbatoio in termini di sicurezza e prestazioni.

8. È possibile personalizzare i serbatoi isolanti in PRFV?

Assolutamente. I moderni serbatoi isolanti in PRFV possono essere personalizzati in termini di dimensioni, spessore dell'isolamento, resistenza del pannello, tipo di resina, disposizione delle connessioni e configurazione strutturale per soddisfare i requisiti specifici del progetto.

Conclusione

La densità del liquido è uno dei parametri ingegneristici più importanti nella progettazione di aSerbatoio isolante in PRFV. Influisce direttamente sulla pressione idrostatica, sulla resistenza strutturale, sullo spessore delle pareti, sui requisiti di rinforzo, sulla progettazione delle fondazioni e sull'affidabilità operativa a lungo termine.

Che il tuo progetto riguardi acqua potabile, acqua di mare, lavorazione alimentare o prodotti chimici industriali ad alta densità, selezionare il design corretto del serbatoio in base alle condizioni operative effettive è essenziale per la sicurezza, l'efficienza e una lunga durata.

Collaborando con un produttore esperto, potete garantire che ogni aspetto del serbatoio, dalla selezione dei materiali all'ingegneria strutturale, sia ottimizzato per la vostra applicazione specifica.

Hai bisogno di aiuto per scegliere il giusto serbatoio isolante in PRFV?

Ogni progetto ha requisiti ingegneristici unici.

Il nostro team di ingegneri esperti può aiutarti a selezionare il più adattoSerbatoio isolante in PRFVin base al tipo di liquido, alla densità, alla temperatura operativa, all'ambiente di installazione e alle specifiche del progetto.

Forniamo:

• Consulenza tecnica gratuita
• Raccomandazioni per la progettazione strutturale del serbatoio
• Calcoli dello spessore del pannello
• Guida alla scelta della resina
• Disegni CAD e supporto tecnico
• Produzione OEM e ODM
• Esperienza di esportazione globale e supporto al progetto

Contattaci oggi per discutere del tuo progetto e ricevere una soluzione personalizzata per il serbatoio isolante in PRFV.

Riferimenti

• Norma UNI EN 13280– Specifiche per serbatoi d'acqua componibili in PRFV.
• AWWA D121– Serbatoi di stoccaggio dell'acqua a pannelli in plastica rinforzata con fibra di vetro.
• ASTM D3299– Specifiche standard per serbatoi resistenti agli agenti chimici in resina termoindurente rinforzata con fibra di vetro con filamento avvolto.
• ASTM D4097– Serbatoi resistenti agli agenti chimici in resina termoindurente stampata a contatto e rinforzata con fibra di vetro.
• ISO9001– Sistemi di Gestione della Qualità.
• ISO14692– Sistemi di tubazioni in plastica rinforzata con vetro (GRP).
